Unidad 7. Propiedades de objetos (II)

7.2 Tipos de líneas

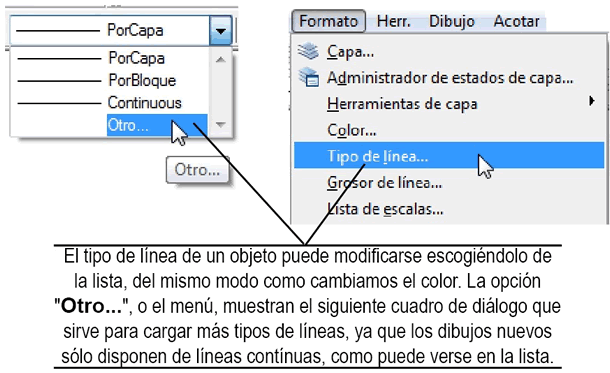

El tipo de línea de un objeto también puede modificarse eligiéndolo de la lista desplegable de la misma barra de herramientas o del menú “Formato-Tipo de línea...”, cuando el objeto está seleccionado. Sin embargo, la configuración inicial de Autocad para dibujos nuevos sólo incluye un tipo de línea continua. Por lo que, de entrada, no hay mucho de dónde elegir.

Imagen

Imagen

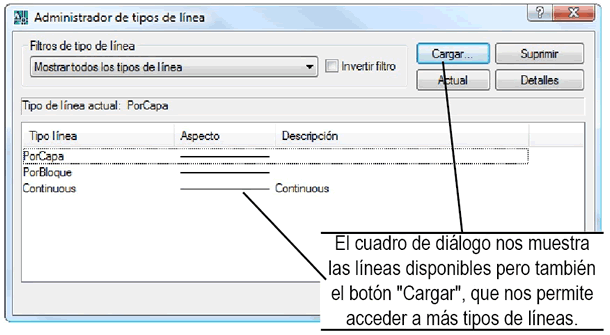

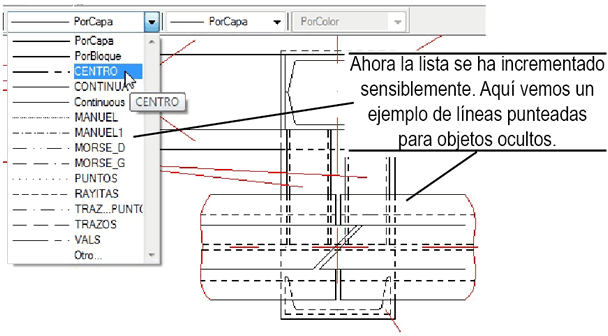

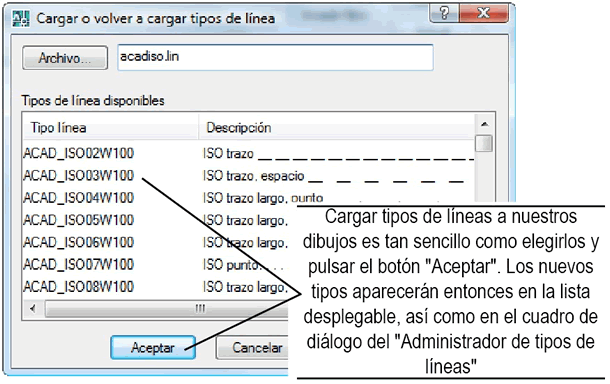

El botón “Cargar” nos permite acceder a otras definiciones de tipo de línea que se encuentran en los archivos “Acadiso.lin” y “Acad.lin” de Autocad. La idea es que sólo se carguen aquellos tipos de líneas  que realmente necesitamos en nuestros dibujos. Para cargar tenemos distintas combinaciones de líneas, puntos, letras y espacios que crean toda una gama de tipos de líneas para todas las necesidades.

Imagen

Imagen
