Unidad 7. Propiedades de objetos (III)

7.2.1 El alfabeto de líneas

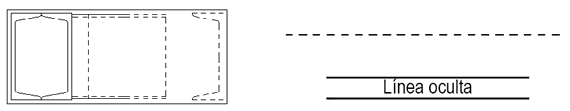

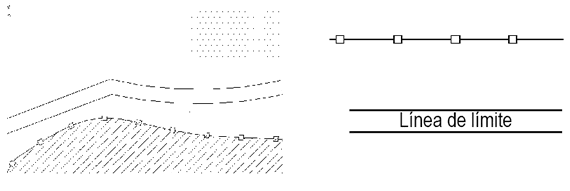

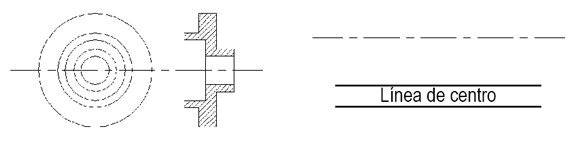

Ahora bien, no se trata de aplicar distintos tipos de línea a los objetos sin ningún criterio. De hecho, como pudo observar en los nombres y descripciones de los tipos de líneas en la ventana del “Administrador de tipos de línea”, muchos de los tipos de línea tienen fines específicos muy claros en las distintas áreas del dibujo técnico. Por ejemplo, en un dibujo de ingeniería civil, puede ser muy útil el tipo de línea para mostrar instalaciones de gas. En el dibujo mecánico, las líneas ocultas o de centro se utilizan constantemente, etc. Lo siguientes ejemplos muestran algunos tipos de líneas y su uso. De hecho, el usuario de Autocad debe conocer para qué se usan los distintos tipos según el área para la que dibuje, ya que éstos conforman todo un alfabeto de líneas.

Imagen

Imagen

Imagen

7.3 Grosor de línea

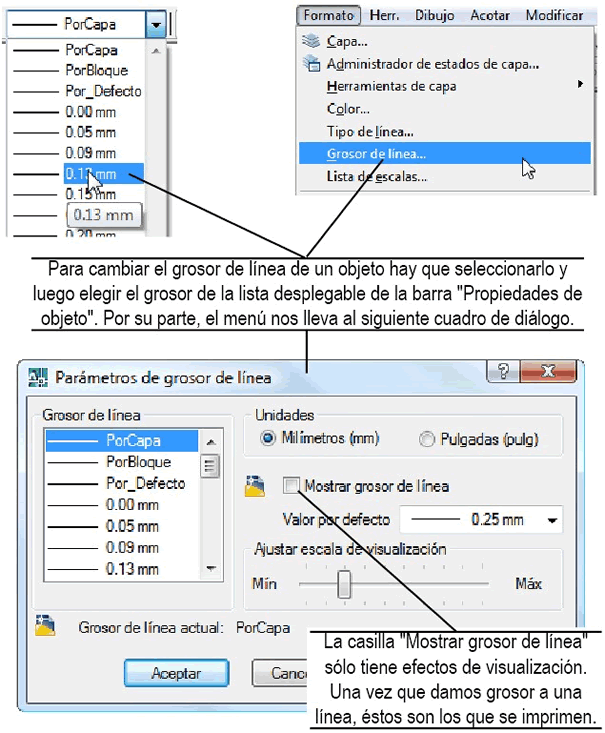

El grosor de línea es precisamente eso, la anchura de la línea de un objeto. E igual que en los casos anteriores, podemos modificar el grosor de línea con la barra de herramientas “Propiedades de objetos” o con el menú “Formato-Grosor de línea”.

Imagen

Pág. 7.3
