Unidad 8. Texto (II)

8.1 Texto en una línea

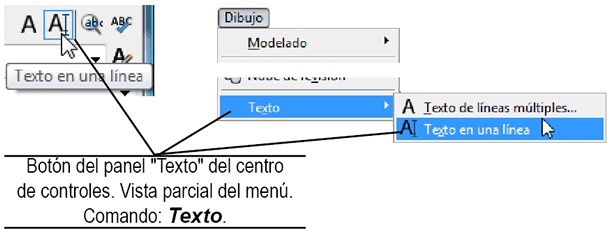

  En muchos casos, las anotaciones de un dibujo consisten de una o dos palabras. Es común ver en los planos arquitectónicos, por ejemplo, palabras como “Cocina” o “Fachada Norte”. En situaciones así, el texto en una línea es fácil de crear y ubicar. Para eso, podemos usar el comando Texto, el botón del panel de texto del centro de controles o el menú correspondiente.

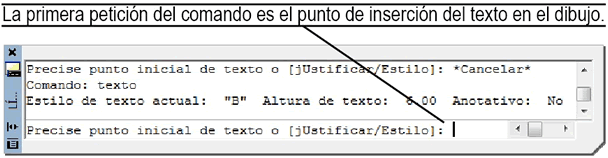

Al ejecutar el comando, Autocad nos solicita que indiquemos en pantalla un punto de inicio del texto. Las opciones “jUstificar” y “Estilo” las trataremos un poco más adelante. Por lo pronto, podemos definir con el ratón el punto de inserción, aunque también podemos indicarlo con coordenadas en la ventana de comandos.

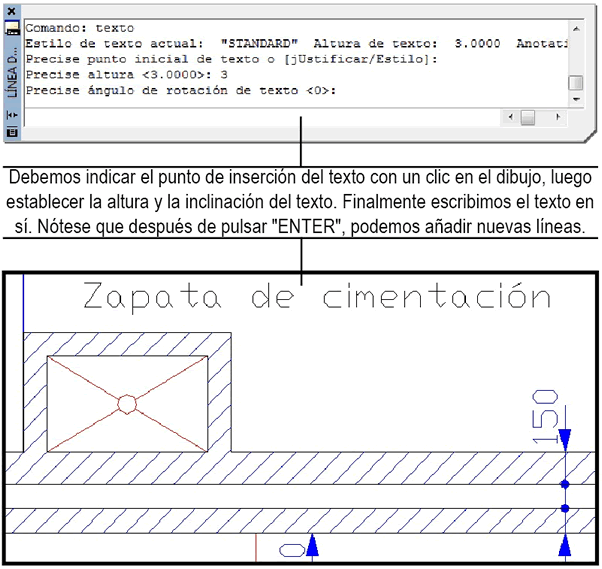

Una vez definido el punto de inicio, Autocad nos solicitará la altura del texto en “unidades de dibujo”, luego debemos indicar el grado de inclinación del texto. Cero grados nos da  texto horizontal y, de nueva cuenta, los grados positivos van en sentido contrario a las manecillas del reloj. Finalmente, podemos escribir nuestro texto.

Si después de escribir nuestro texto pulsamos “ENTER”, veremos que Autocad nos permite escribir otra línea de texto en el “renglón siguiente”. Sin embargo, cabe mencionar que ese nuevo texto será un objeto independiente de la primera línea ya escrita. Incluso, antes de escribir ese nuevo texto, podemos definir con el ratón un nuevo punto de inserción en pantalla.
