Unidad 8. Texto (V)

8.2 Edición de los objetos de texto

La sección cuarta de esta guía sobre Autocad está dedicada a la edición de los objetos de dibujo. Sin embargo, debemos ver aquí las herramientas disponibles para la edición de los objetos de texto que acabamos de crear toda vez que su naturaleza difiere de la de los objetos de dibujo. Como se verá más adelante, tal vez nos interese alargar una línea, dar chaflán a las aristas de un polígono o, simplemente, girar un spline. Pero en el caso de los objetos de texto, la necesidad de su transformación puede surgir inmediatamente después de su creación, por lo que tenemos que hacer esta excepción respecto a los temas de edición. Veamos.

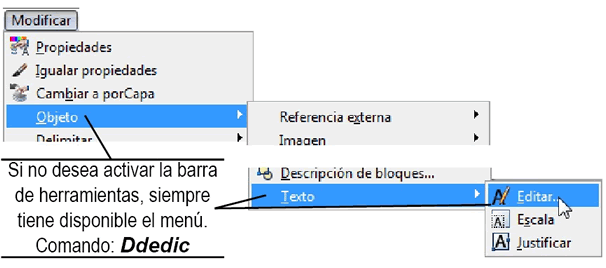

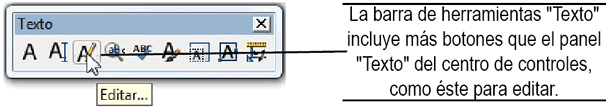

Si, simplemente, debemos modificar el texto de una línea, entonces podemos usar el menú “Modificar-Objeto-Texto-Editar”, el comando Ddedic, o bien, el siguiente botón de la barra de herramientas “Texto”.

Imagen

Imagen

Al activar el comando, Autocad nos pide que indiquemos con un cuadro de selección el objeto a editar, al hacerlo, el objeto quedará circunscrito en un rectángulo y con el cursor listo para que podamos modificar el texto del mismo modo como lo hacemos con cualquier procesador de palabras.

Por otra parte, el menú que acabamos de utilizar tiene otras dos opciones para editar los objetos de texto de una línea. El comando Textoescala, equivalente al menú “Modificar-Objeto-Texto-Escala”, permite cambiar, con un solo paso, el tamaño de varios objetos de texto usando un nuevo valor de altura, un factor de escala o usando el tamaño de un objeto de texto como referencia.

Imagen

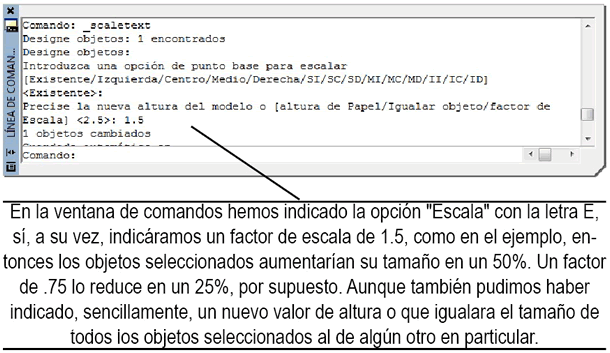

El lector descubrirá muy pronto que, como en el caso del comando anterior, cuando deseamos editar con cualquier comando de edición, lo primero que nos pide Autocad es que  designemos el o los objetos a modificar. También se acostumbrará a que, una vez señalados los objetos, terminemos la selección con la tecla “ENTER”. En este caso, podemos seleccionar una o varias líneas de texto. Después, debemos indicar un punto base para escalar. Si pulsamos “ENTER”, sin seleccionar, entonces se usará el punto de inserción de cada objeto de texto. Finalmente, tendremos ante nosotros las tres opciones para cambiar el tamaño en la ventana de comandos: la nueva altura, igualar en base a un texto existente, o indicar un factor de escala. Veamos la ventana de comandos.

Imagen

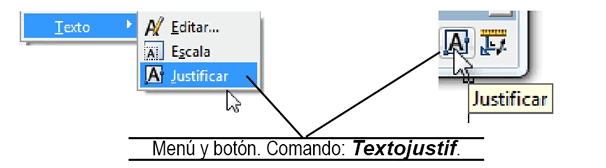

La tercera opción del menú “Modificar-Objeto-Texto”, “Justificar”, nos permite cambiar el punto de inserción del texto sin que éste se mueva en pantalla. En este caso, las opciones en la ventana de comandos son las mismas que presentamos antes y, por tanto, las implicaciones de su uso también son iguales.

Imagen

Por otra parte, tal vez el lector ya haya notado la ausencia de elementos que permitan elegir algún tipo de letra del amplio catálogo que suele tener Windows, también la falta de herramientas para poner negritas, cursivas, etcétera. Lo que ocurres es que dichas posibilidades son controladas por Autocad a través de los “Estilos de texto”, que veremos enseguida.

Pág. 8.5
