Unidad 16. Gráficos (II).

Aparecerá el tercer paso del asistente para gráficos, el cuadro de diálogo OPCIONES DE GRÁFICO, que consta de seis fichas para especificar detalles sobre el aspecto del gráfico.

Algunas opciones pueden variar dependiendo del tipo de gráfico.

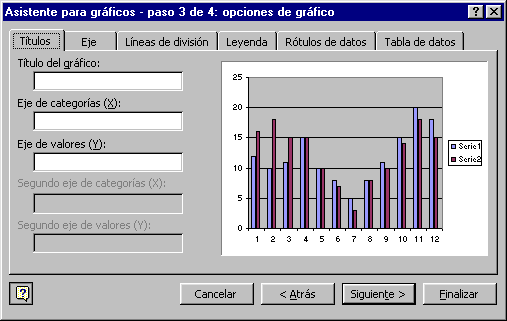

En la primera ficha Títulos, escribir en el recuadro Título del gráfico: el nombre que deseamos que aparezca en la parte superior de éste.

Escribir en el recuadro Eje de categorías el título que le queremos asignar al eje de abscisas (X) (eje horizontal).

Escribir en el recuadro Eje de valores el título que le queremos asignar al eje de ordenada (Y) (eje vertical).

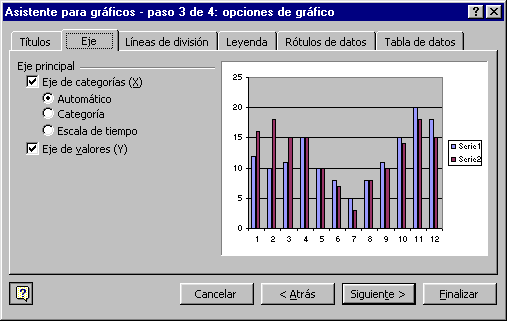

Hacer clic sobre la ficha Eje, para seguir con las opciones del gráfico.

Marcar la casilla Eje de categorías (X) si deseas que se visualice, en nuestro caso, el eje X.

Junto con el eje de categorías podremos especificar la escala utilizada para ver los rótulos.

Estas opciones sólo tienen sentido en caso de que los rótulos del eje sean fechas. Con la opción Categoría sólo aparecerán en el eje las fechas de los rótulos, y con las otras opciones aparecerán todas las fechas entre los distintos rótulos.

En cualquier caso, si elige la opción Automático, Excel tomará la decisión, y generalmente lo hace bien.

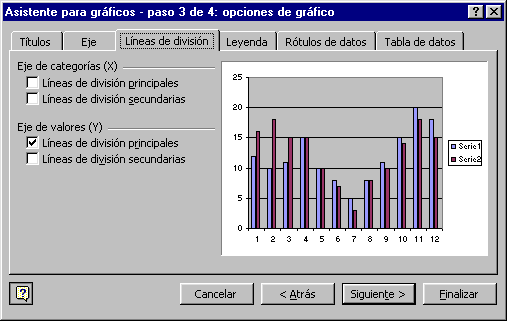

Hacer clic sobre la ficha Líneas de división, para seguir con las opciones del gráfico.

Las líneas de división son líneas horizontales o verticales que ayudan a clarificar la posición de los marcadores de datos respecto a las escalas de los ejes.

Las líneas de división principales parten de unas subdivisiones del eje denominadas marcas de graduación principales. Las líneas de división secundarias parten de subdivisiones menores denominadas marcas de graduación secundarias.

Por ejemplo en el gráfico inferior tenemos activadas las líneas de división principales del eje Y, por eso nos aparecen las líneas horizontales en los valores 5, 10, 15, 20 y 25 (marcas de graduación principales), estas líneas nos permiten evaluar mejor qué valores están asociados a cada serie en cada valor de la X.

Activar o desactivar cualquiera de los tipos de líneas del eje de categorías (X).

Activar o desactivar cualquiera de los tipos de líneas del eje de valores (Y).

Hay que tener en cuenta que las líneas de división nos son útiles para interpretar mejor el gráfico pero si abusamos de ellas el efecto puede ser contrario.

Una vez definidas las líneas de división, hacer clic sobre la ficha Leyenda, para seguir con las opciones del gráfico.



Pág. 16.2
