Unidad 2. ESTADíSTICA DESCRIPTIVA (XII)

Ejercicio 01

Construya un histograma para las frecuencias absolutas y relativas de la tabla dada en el archivo Sol Tabfrec.

Polígono de frecuencias

Si en un histograma de frecuencias se unen los puntos medios de cada una de las barras, se tiene un gráfico llamado polígono de frecuencias.

El polígono de frecuencias permite saber si los datos pueden ser ajustados a una distribución normal cuya gráfica es la campana de Gauss.

Ejemplo 05

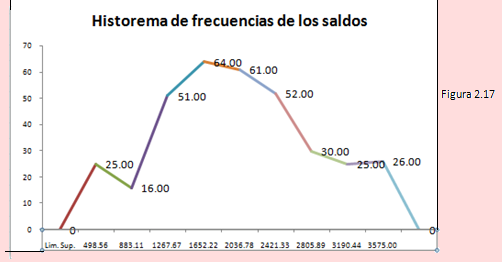

Si en lugar de usar el tipo de gráfico Columnas en Ejemplo 03 usamos gráfico de líneas, obtendremos la gráfica que de la figura 2.17. (En MS Excel 2007).

Nota

Para lograr que el polígono empiece y termine en el eje X, extienda el rango de datos; es decir, digite 0 en G15 y en G25, aunque se borre el valor de n. Luego usando botón derecho en cualquier parte del gráfico, haga clic en [seleccionar datos] Use [editar] para ampliar el rango tanto de los datos como del Eje horizontal.

Gráfico de puntos

Este tipo de gráficos es usado fundamentalmente cuando el número de datos es pequeño y por tanto, no se requiere de una tabla de datos agrupados. Abra el archivo Graf 01 y siga las instrucciones para obtener un gráfico de puntos.

Ejercicio 02

Abra el archivo Graf 02 y grafique histogramas y/o polígonos siguiendo los procedimientos requeridos en cada caso; para ello es suficiente hacer clic en las barras de desplazamiento a fin de cambiar los datos para el gráfico.

Gráfico de columnas

El gráfico de columnas es el mismo que hemos usado para construir histograma de frecuencias.

El tipo de gráfico de columnas en Excel nos permite hasta 6 subtipos de gráficos:

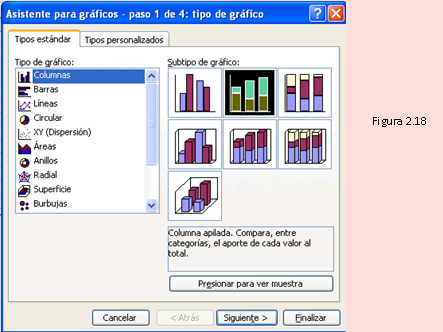

La figura 2.18 muestra los diferentes subtipos de gráficos de columnas

Según el subtipo de gráfico de barras, podemos realizar comparaciones de series de datos por categorías así como comparaciones según su contribución en el conjunto, sea absoluta o porcentual.

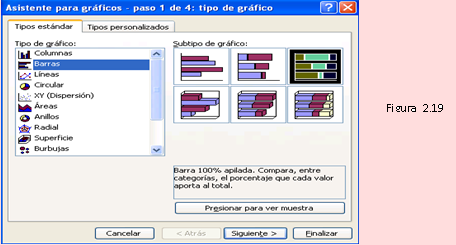

Gráfico de barras

La única diferencia de este tipo de gráfico respecto a los gráficos de columna, es que en éstos las barras se muestran en forma horizontal.

Gráfico de líneas

Este tipo de gráfico nos permite conocer la tendencia o comportamiento lineal de los datos a través del tiempo.

El eje de categorías corresponde al tiempo y el eje vertical el valor de cada uno de los datos de la serie.
