Unidad 2. ESTADíSTICA DESCRIPTIVA (XIII)

Ejercicio 03

Abra el archivo Graf02, vaya a la hoja Líneas para construir gráfico de líneas siguiendo haciendo uso de los botones de desplazamiento.

Gráfico circular

Un gráfico circular nos permite visualizar la contribución de cada valor de la serie de datos, en el conjunto. Sólo se puede graficar una sola variable o serie de datos.

Ejercicio 04

Abra el archivo Graf 02 para construir este tipo de gráficos según las indicaciones que allí se dan.

Gráfico de dispersión

El gráfico de dispersión nos permite comprender la relación que puede existir entre una serie de datos (Variable 1) y otra (Variable 2). Si existe relación, ésta puede ser lineal, cuadrática, exponencial, etc. Si así fuera, podremos decir que ambas variables están relacionadas entre sí en la cual, una depende de la otra.

Ejemplo 06

Abra el archivo Graf04.

a) Construiremos un gráfico de dispersión de la variable: Producción agrícola vs Volumen de fitosanitarios usando MS Excel 2003.

Para ello usaremos el siguiente procedimiento:

- Seleccionaremos el rango C13:C32.

- Hacemos clic en el icono del asistente para gráficos.

Seleccionamos el tipo de gráfico: XY(Dispersión). Elegimos el primer subtipo de diagrama. Hacemos clic en [Siguiente] - [Serie]. Haciendo clic en el cuadro de texto [Valores de x] seleccionamos el rango B13:B32. Luego [Siguiente] para después colocar el [T ítulo ], etc.

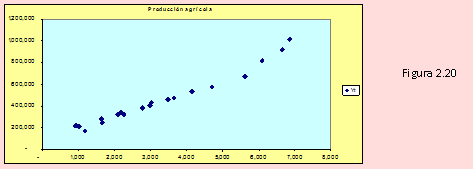

- Como opciones, después de graficar podemos reducir el tamaño de fuente y algunas otras opciones hasta obtener un gráfico similar al que se muestra en la figura 2.20.

b) ¿Podemos graficar la variable Producción agrícola, como dependiente del tiempo, lo que está dado en años?

En este caso graficaremos el rango B13:B32 en el Eje de valores y A13:A32 en el eje de valores.

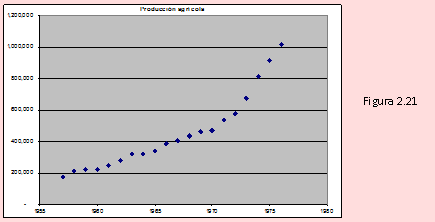

La gráfica se muestra en la figura 2.21.

Esto nos dice que la serie de datos da la producción agrícola entre los años 1967 – 1976 ha sido creciente y se puede ajustar a un modelo lineal, aunque probablemente un modelo parabólico, podría ser un modelo más representativo o de mejor ajuste.

c) Usando los datos del Ejemplo 2, que se encuentra en la parte inferior de la misma hoja y a partir de la fila 52, determine cuál podría ser la variable dependiente y de quiénes dependería. Para ello construya gráficos de dispersión de pares de variables.



Pág. 2.13
