En la parte derecha tenemos la tabla en la que estamos y el campo que va a actuar como clave ajena, sólo nos queda elegir en el desplegable de la izquierda la tabla a la que hace referencia la clave y al seleccionar una tabla, a la izquierda del campo clave ajena podremos elegir el campo de la otra tabla por el que se relacionarán las tablas. En nuestro caso será:
De esta forma hemos definido una relación entre las tablas Facturas y Clientes. Para ver las relaciones existentes entre las diferentes tablas tenemos los diagramas.
Primero debemos definir el diagrama, para ello seleccionamos la opción correspondiente:

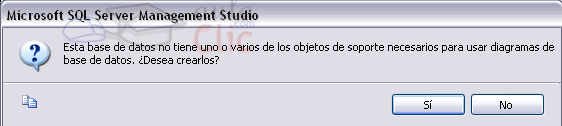

Si no tenemos todavía ningún diagrama creado, nos aparece un mensaje:
Elegimos Sí y se crea digamos el soporte donde se pintará el diagrama.
A continuación nos aparece el nuevo diagrama ahora si elegimos crear un nuevo diagrama nos preguntará las tablas a incluir en el diagrama:
Seleccionamos cada una y pulsamos Agregar, cuando hayamos agregado al diagrama todas las que queremos pulsamos en Cerrar y aparecerán en el diagrama las tablas con las relaciones que tengan definidas en ese momento:
La llave indica la tabla principal (padre) y el símbolo infinito señala la tabla que contiene la clave ajena.
En el examinador de objetos en la carpeta Diagramas de base de datos aparecen todos los diagramas definidos hasta el momento:
Hemos aprendido hasta ahora lo básico para poder crear una base de datos y rellenarla con tablas relacionadas entre sí y con datos, ahora veamos cómo recuperar esos datos.
